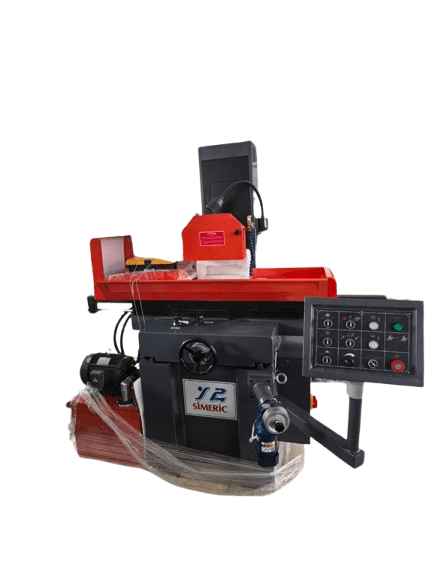

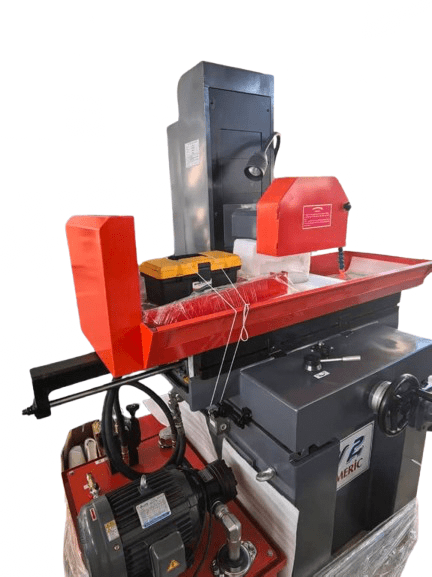

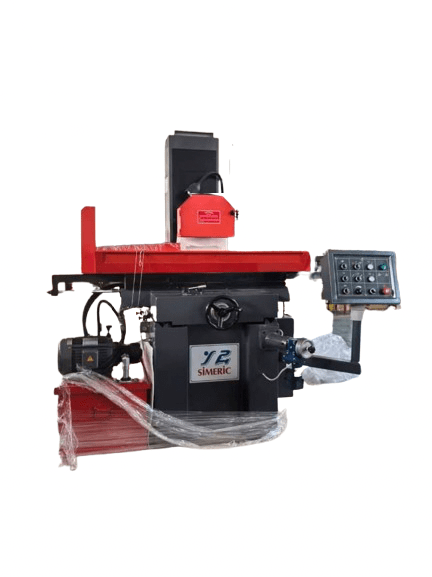

Características generales.

Dimensiones de la mesa magnética: 600 x 300 mm (23.62″ x 11.81″).

Recorrido máximo longitudinal x transversal: 600 x 320 mm. (23.62″ x 12.60″).

Distancia máxima de la mesa al centro del husillo: 520 mm (20.47″).

Tipo de guía de mesa: Prismática Doble V.

Avances micrométricos.

Avance transversal (Eje Y): Por revolución del volante: 5.0 mm (0.197″).

Por división del dial: 0.02 mm (0.0008″).

Equivalencia por graduación en pulgadas: 0.0005″.

Avance vertical (Eje Z).

Por revolución del volante: 2.0 mm (0.08″).

Por división del dial: 0.01 mm (0.0004″).

Sistema de husillo y muelas.

Velocidad del husillo (60 Hz): 1,680 rpm.

Dimensiones de la muela abrasiva: 300 x 76.2 x 30 mm. (11.81″ x 3″ x 1.18″).

Potencia del motor principal del husillo: 2.2 kW (2.95 H.P.)

Potencia del motor de la unidad hidráulica. 1.5 kW (2.01 H.P.).

Potencia de la bomba de refrigerante: 40 W.

.
