¿Qué es un escoplo? ¿Que es una brochadora?
Partes del escoplo. Funcionamiento de un escoplo.

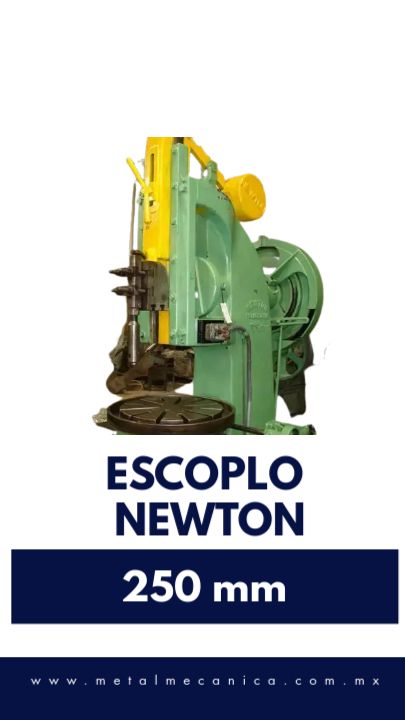

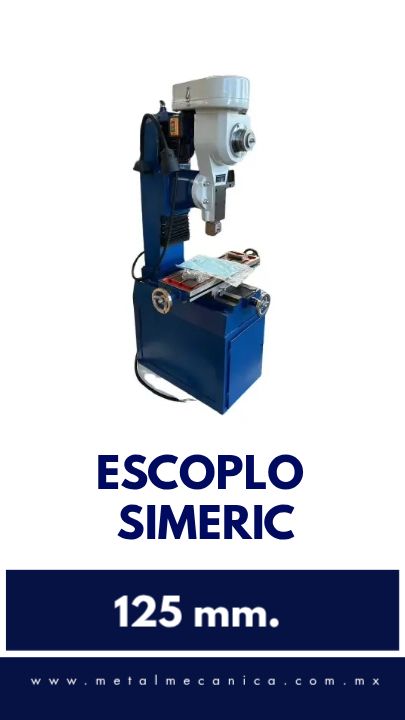

Venta de escoplos: Un escoplo es una maquina herramienta que mediante un movimiento rectilíneo vertical, arranca viruta al contacto con piezas fijas que se sujetan sobre la mesa de la maquina. Los escoplos o mortajadoras se utilizan principalmente para el maquinado de ranuras (cuñeros), pero también se emplean para contornear levas, placas, palancas, tallar engranajes.
El escoplo vertical, que en esencia es una limadora de recorrido vertical, cuyos trabajos mas destacados son : piñones de dentado interior, cuñeros y realización de figuras poligonales interiores.
¿Qué es una brochadora?
Actualmente los dentados interiores y rasurados interiores se mecanizan con las brochadoras, que son maquinas hidráulicas de gran potencia que montan unas herramientas denominadas brochas, que son herramientas con anillos de diámetro progresivo, con poca diferencia de medida, y que tienen la forma de la figura a conseguir.
Tipos de brochadoras
Las brochadoras hidráulicas pueden ser de dos tipos:
a) Brochadoras Horizontales
b) Brochadores Verticales.
Aplicación de las máquinas escoplos
Los escoplos son adecuadas para la elaboración de superficies de diversas formas, para elaborar ranuras, piñones de dentado interior, cuñeros y realización de figuras poligonales interiores, en la producción individual y en pequeñas series.
Partes principales de los escoplos
Los escoplos o mortajadoras también conocidas como escopleadoras o limadoras verticales se componen de las siguientes partes principales:
1.- La bancada de fundición
2.- La columna
3.- El ariete con el portaherramientas en su extremo
4.- La mesa
5.- La caja de velocidades.
Funcionamiento
El motor eléctrico de la maquina escoplo convierte la energía eléctrica en energía mecánica, esta pasa a la caja de velocidades en la cual se regula la marcha y luego esta la transfiere al husillo de la maquina donde se encuentra la herramienta de corte mediante engranes, árboles de ruedas dentadas.
Dispositivos
En los escoplos mortajadoras podemos encontrar varios tipos de dispositivos tales como las bridas, el prisma, mordazas, todos éstos son dispositivos cuya función es la de fijar la pieza a la mesa.
De igual forma existen otros dispositivos que aumentan la capacidad tecnológica de la maquina como es el caso del cabezal divisor y la mesa divisora.
Herramientas
Las herramientas que se utilizan para el mortajado también tienen que ser rígidas ya que tienen que asimilar cargas de impacto al iniciar el corte. En general, estas herramientas tomarán la forma de acuerdo a las superficies que vayan a elaborar. Posee la característica de que cambian la posición del ángulo de ataque y de incidencia.
